在工业4.0与物联网技术快速发展的推动下，高精度传感器数据的采集与实时处理已成为智能设备的核心需求。传统方案采用分立式设计，24位模数转换器（ADC）与8位微控制器（MCU）的协同工作依赖复杂的电路设计，不仅占用大量PCB空间（通常需要6-8层板确保信号完整性），还面临信号衰减、功耗增加等问题。相比之下，将两者集成于单一SOC芯片的解决方案通过硬件级数据直连架构，有效消除了中间环节的噪声干扰与延迟，使高精度传感数据可直接在芯片内完成处理与决策。这种集成方案不仅满足工业传感器对μV级微弱信号的采集需求（如称重传感器0.5μV/d的灵敏度要求），同时为消费电子设备提供了更紧凑（最小可达4mm×4mm QFN封装）、更高效（静态功耗低于1μA）的智能感知基础，成为边缘计算领域的重要技术突破。

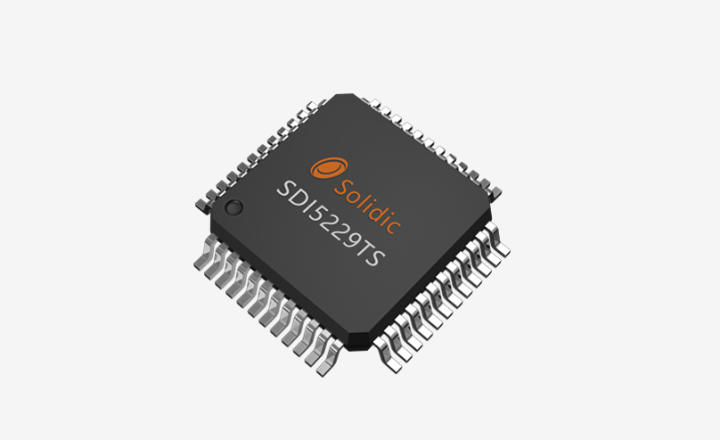

该SOC芯片通过创新的混合信号隔离技术，在单晶硅上实现了高精度模拟域与数字逻辑域的完美协同。其核心优势包括：ADC部分采用Σ-Δ调制器配合双级数字滤波器（SINC3+SINC1），实现0.001%的线性度与1μV/LSB分辨率；8位MCU通过32MHz主频与硬件乘法器模块，支持每周期完成16位数据运算。二者通过专用DMA通道直连（8Mbps带宽），较传统SPI通信方案降低90%的传输延迟（实测仅需3.2μs完成采样到处理全流程）。芯片还集成了可编程增益放大器（1-128倍可调）与高精度温度传感器（±0.5℃），可自动补偿环境温漂影响（温漂系数<0.5ppm/℃）。这种深度集成设计在保持8位MCU低功耗特性（0.5mA/MHz）的同时，实现了接近独立24位ADC的专业级性能（有效位数达21.5位）。
