市场上品类众多，而智能产品也很受欢迎的一类，每年都会推广不同类型的智能产品，智能类产品在生产过程会用到不同的IC，如驱动IC、处理器IC、 数字IC等，其中驱动IC又可以分不同的类型，有液晶显示驱动IC、电机驱动IC、传感器驱动IC等，今天就来聊聊其中一种IC，接下来看看液晶显示驱动IC在液晶屏具体作用是做什么。

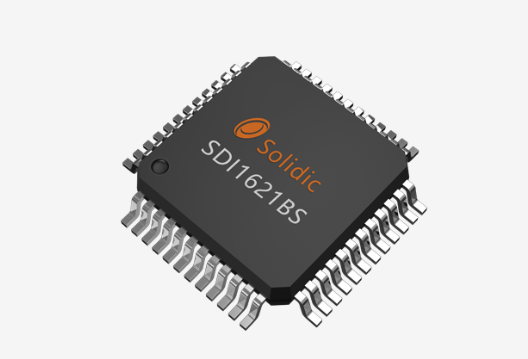

  液晶显示驱动IC是显示成像系统的关键部分，集成了电阻器、稳压器、比较器和功率晶体管等组件，包括 LCD 模块和显示子系统。负责驱动显示、控制驱动电流等功能，它可分为静态驱动和动态驱动两种方法。

  液晶显示驱动IC特点：

  内部自制256khz rc振荡器，外部32.768khz晶体振荡器或256khz频率输入，内部32x4位显示，RAM 可选择 1/2 或 1/3 偏置，以及 1/2、1/3 或 1/4。终端串行接口占空比液晶屏内置液晶驱动信号源，内部时间基准频率，可用命令控制操作，蜂鸣器驱动信号频率可选择2khz或4khz。数据模式和命令模式命令、关机命令可以降低功耗，R/W 地址通过内部时基发生器自动累加 wdt看门狗定时器，三种数据存储模式时基或WDT溢出输出，vlcd引脚用于调整工作电压。

  液晶显示驱动IC的作用：

  (1) RAM静态显示：结构为32x4位，存储显示数据，RAM 的内容直接映射到驱动器的内容，RAM 中的数据可以通过读、写和读-修改-写命令来访问。

  (2) 系统振荡器：系统时钟用于产生时基/WDT电路时钟、LCD驱动时钟和蜂鸣器频率，时钟可以从片内振荡器（256khz）、晶体振荡器（32.768khz）或软件中设置的外部256khz时钟获得。

  (3) 时基和看门狗定时器：时基发生器由8级增量计数器组成，用于设计和生成精确的时基。看门狗定时器（WDT）由8级时基发生器和2步组成- 递增计数器，用于在出现异常情况（未知或不需要的跳转、执行错误等）时关闭主控制器和其他子系统。

  (4) 蜂鸣器输出：为提供简单的蜂鸣器振荡器，蜂鸣器振荡器可以提供一对蜂鸣器驱动信号 bz 和 bz，用于生成简单的蜂鸣器，您可以通过运行tone4k 和tone2k 命令生成两个蜂鸣器频率，tone4k和tone2k命令分别将蜂鸣器频率设置为4khz和2khz，蜂鸣器驱动信号可以通过调用音调打开或音调关闭命令来打开或关闭。

  (5) 液晶显示驱动IC是128(32×4)点阵液晶驱动器，可以驱动具有 1/2 或 1/3 偏置、2、3 或 4 个 COM 端子的 LCD 显示器，这一特性使得适用于各种液晶显示器。

  (6) 命令格式：可以通过软件进行配置,配置和发送LCD显示数据有两种模式：命令模式和数据模式。配置称为命令模式，其ID为100，由系统配置命令、系统频率选择命令、LCD结构命令、蜂鸣频率选择命令和操作命令组成。

  (7) 接口：有四根线需要接口，cs初始化串行接口电路并将通信终端与主控制器连接。如果cs为1，则主控制器之间的数据和命令被禁用和初始化。

  综合所述，可以了解到液晶显示驱动IC的特点和作用，作用方面，可以在蜂鸣器、RAM静态显示等方面。
