随着智能科技产品出现，在众多智能产品中都能感受到便捷，智能产品在生产制造时需要用到不同类型的IC，如数码驱动IC、电机驱动IC、传感器驱动IC等，这些IC根据产品需要实现什么样的功能来应用，今天来聊聊其中一种IC，接下来看看数码驱动IC的应用输出有哪些，及存在的问题。

  数码驱动IC可分为通用芯片和专用芯片，通用芯片通常用于LED显示屏的低端产品，如室内单色屏和双色屏。常用的通用芯片它具有8位锁存器、串行/并行移位寄存器和三态输出能力。每个通道多时可以输出35mA的电流（不是恒流），很多数码驱动IC厂家都可以生产这样的芯片。

  由于 LED 是依赖于电流的器件，这意味着它们处于饱和导通状态，因此它们的亮度会随着电流的变化而变化，而不是随着其两端电压的变化而变化。因此，专用芯片很大的特点之一就是提供恒流源。恒流源保证LED稳定驱动，消除LED闪烁现象，下面重点介绍一下LED显示屏专用数码驱动IC。

  一、数字驱动IC应用输出

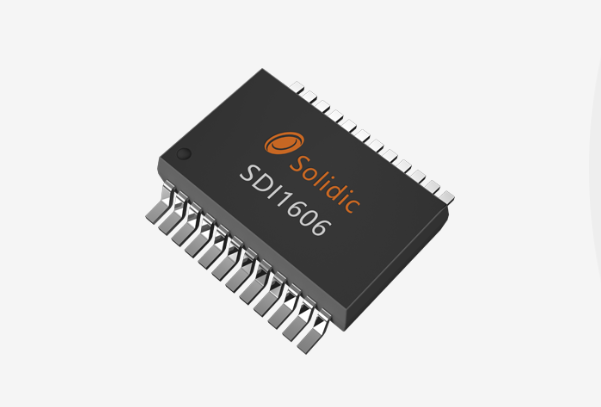

  专用芯片具有高输出电流和恒流的基本特性，使其更适合需要大电流和高图像质量的应用，例如户外全彩屏和室内全彩屏。专用芯片包括很大输出电流、恒流源输出通道数、电流输出误差（bittobit、chiptochip）、数据移位时钟等。

  1）输出电流大

  目前主流恒流源芯片的大输出电流常被定义为单通道很大输出电流，一般在90mA左右。恒流是专用芯片的基本特性，是高图像质量的基础。在白平衡状态下，每个通道需要输出恒定电流，因此显示屏同时输出每个通道恒定电流的罗大值（即大恒定输出电流）更有意义。一般情况下，大恒流输出电流小于大允许输出电流。

  2）恒流输出通道

  恒流源输出通道有两种规格：8 位（8 通道恒流源）和 16 位（16 通道恒流源）。目前，16位源是主流，其主要优点是减小芯片尺寸并简化 LED 驱动板 (PCB) 的实施），尤其适用于点间距较密的LED驱动板。

  3）电流输出异常

  电流输出误差有两种类型。一是位间电流误差，即同一芯片各输出之间的误差。另一种是芯片间电流误差，即不同芯片之间输出电流的误差。电流输出误差是一个非常重要的参数，对显示屏的均匀性影响很大。误差越大，显示屏幕的均匀性越差，屏幕上很难实现白平衡。目前主流恒流源芯片的位间电流误差（bittobit）一般在+60%以内，芯片间电流误差（chiptochip）一般在±15%以内。

  4)  数据移位时钟

  数据移位时钟是决定显示数据传输速度的重要指标，影响显示屏更新速度。作为大型显示设备，显示器需要具有至少85Hz的刷新率，才能保证图像稳定（扫描时不闪烁）。显示器需要更高的数据移位时钟以获得高刷新率图像，目前主流的恒流源驱动芯片并改变时钟频率。

  频率通常为 15MHz 或更高

  在LED上游外延片和芯片生产方面，美国、日本、欧盟仍具有显着的技术优势，而中国已成为全球重要的LED生产基地。我国LED外延片及芯片生产技术距离国际先进水平仍有较大差距，国内芯片及外延片生产仍集中于中低价位产品，但国内巨大的应用需求对LED提出重大挑战下游厂商，巨大的发展机遇。不同的芯片方案用于驱动LED显示屏，不同芯片的能力不同导致驱动方案的特性不同。

  二、存在的问题

  1） 功耗和发热问题

  由于输出电流较大，LED显示芯片的功耗和发热问题一直是阻碍驱动芯片发展的首要因素。这个问题在未来预计出现的手持式LED显示屏的驱动系统中将尤为明显，LED器件制造技术的进步和驱动电流的降低将逐渐解决这个问题。

  2） 应用成本问题

  主流的16位稳态电流数码驱动IC只能驱动16个LED器件，分辨率为1024×768的LED显示屏需要使用多个驱动芯片才能达到理想的效果，导致材料成本相对较高。如果驱动芯片本身采用扫描方式，主流驱动芯片可以一次驱动多个LED器件，大大降低应用成本。

  综上所述，可以了解到数码驱动IC应用到的输出，从目前市场的情况，这些数码驱动IC厂商的产品构成来看，目前主流芯片主要分为三个档次。一是具有灰度机制的芯片。此类芯片内置PWM功能，可以根据输入数据产生灰度，可以轻松创建深灰度并显示高质量图像。二是具有输出断线检测（LOD）、热过载保护（TSD）和亮度调节功能的芯片。这些芯片具有额外的功能，使其更适合某些情况。例如，用于可变信息板时需要芯片。配备LED异常检测功能。三是恒流源芯片，没有附加功能。该类型芯片仅向LED提供恒流源，以保证良好的屏幕显示质量。
